电阻器种类及应用场合

薄膜电阻器中的碳膜电阻（电位器）是用结晶碳沉积在瓷棒（绝缘片）上制成。改变碳膜厚度和用刻槽的方法变更电阻体的有效长度可精确控制其阻值。其高频特性与阻值稳定性较好，价格低廉，是廉价民用电子产中最常用的品种。

薄膜电阻器中的金属膜电阻的导电体是用真空蒸发等方法沉积在瓷棒上形成的。其导电体分别可以是合金膜、金属氧化膜、金属箔等。其阻值范围宽，电性能优于碳膜电阻，最高工作温度可达155℃,价格适中，是目前市场中最常见的品种。常用于10MHz以下的高频电路和要求较高的电子系统中。

电阻器的种类2.线绕电阻和电位器

它们是用电阻率大的镍铬、锰铜导电阻线绕制而成。耐高温（能在300℃高温下稳定工作），噪声较少，精度易做高，额定功率可以达500W，常用于制作精密电阻或应用于功率要求较大的低频或电源电路中。由于分布电感大，不宜用于较高频率的电路。

表7为几种常用电阻器和电位器的就是特性。

表7常用电阻器的技术特性

电阻器种类3.电阻网络

俗称“电阻排”。它是以高铝瓷做基体，采用高稳定性、高可靠性的饧系玻璃釉电阻材料，在高温下烧结而成。电阻网络承受功率大（单个电阻1/8或1/4W），温度系数小（±300ppm/℃）,阻值范围宽（10~1M）,最大特点是体积小，很适用于小型化电子系统。如图11所示就是由10个电阻组成的并联单列直插型电阻网络的内部结构和外型。也有8路分离型DIP16封装的。电阻网络形式多样，也有表贴封装的。

电阻器种类4.3296W型精密预调多圈电位器

标称阻值范围：10Ω~2MΩ，允许偏差：±10％，终端电阻：≤1％R或2Ω，接触电阻变化：≤3％R或3Ω，绝缘电阻：R1≥1GΩ，耐电压：101.3Pa 600V,8.5kPa360V，有效电行程：30±2圈。由于这种电位器调整时每转动10圈，阻值只变化总阻值的0.09%，所以特别适宜作为阻值的精密调节。图12为其外形。

电阻器种类5.表贴电阻器

手机、数码相机、摄像机、笔记本电脑等民用产品以及航天器、军用兵器等都要求体积小、重量轻、可靠性高并且易于自动化生产的元器件。

表面贴装元件（SMC）、表面贴装器件（SMD）又称为片状无引脚LL（Lead-Less）元器件。它们的外形尺寸只有几毫米，由于特殊的工艺及结构，加上表面焊接技术（SMT），具有重量很轻、高频噪声小、抗干扰能力强而且耐振动冲击性能好、便于全自动化生产等一系列突出的优点，使电子系统的质量产生了一个飞跃。

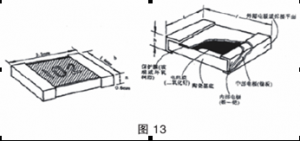

矩形片状电阻是片状元器件中用量最大的一种元器件，其外形如图13所示。它是在一个基础瓷片上用蒸发的方式形成一层电阻膜层，在电阻膜层上面再敷加一层保护膜，保护膜采用玻璃或环氧树脂，两端夹以引线电极而形成片状电阻。

片状电阻阻值常常直接标注在电阻外面，用3位数字表示，前两位数字表示阻值的有效数，第三位表示有效数字后面零的个数。例如100表示10Ω，而102表示1,000Ω（即1kΩ）。当电阻小于10Ω时用XRX表示。R为小数点，例如8R1表示为8.1Ω。片状电阻也有不在外壳上标阻值的。

矩形片状电阻外形尺寸，常用四位数字表示。如3216表示长3.2mm，宽1.6mm，厚度一般为0.6mm。电阻的偏差用字母表示，D为±0.5%、F为±1%，C为±2%、J为±5%、K为±10%。常用矩形电阻外形尺寸见表8。其中以0805和1206应用较多。

表8
